Tổng Hợp 58 Lỗi Thường Gặp Của Máy Photocopy Toshiba e857, e655, e657
Dòng máy photocopy Toshiba e-Studio 655, 657, 857 là dòng máy công nghiệp tốc độ cao được rất nhiều văn phòng và cơ sở in ấn sử dụng. Trong quá trình vận hành, máy có thể phát sinh các lỗi kỹ thuật.
Dưới đây là tổng hợp 58 lỗi thường gặp nhất trên dòng Toshiba e655, e657, e857 kèm theo các bước kiểm tra chính xác. Nếu cần thợ kiểm tra tận nơi, kỹ thuật viên VTA Office Solutions có mặt sau 30–60 phút tại TP.HCM.
.jpg)

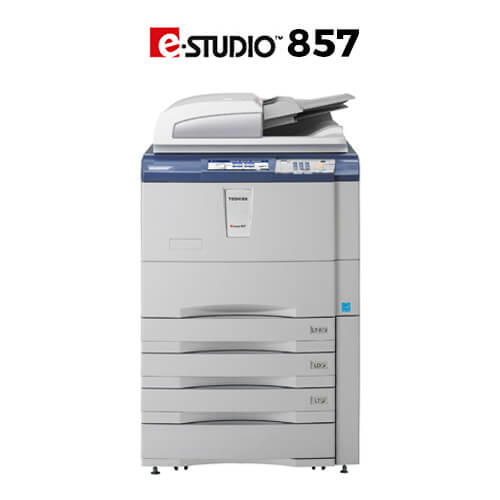

Dòng máy photocopy Toshiba e-Studio 857, 655, 657 tốc độ cao 65 - 85 bản/phút
1. Hệ Thống Mực & Hồi Mực Thải
#1Lỗi E857 ,
Cách kiểm tra:
- E655, E657 báo lỗi CD10, CD30 (lỗi hồi mực thải trước).
- Mô tơ mực thải trước.
- Dây curoa
- Bể nhông
- Nghẹt mực thải cụm hồi mực.
- Mô tơ chổi lông không quay.
#2Lỗi E857 ,
Cách kiểm tra:
- E655, E657 báo lỗi CD20, CD40 (lỗi mực thải sau)
- Mô tơ mực thải sau
- Dây curoa
- Chổi lông belt không quay.
- Máy photocopy Toshiba E857
#3Lỗi E857 ,
Cách kiểm tra:
- E655, E657 báo lỗi CD10, CD30 (mực thải phía trước)
- Mô tơ mực thải trước.
- Dây curoa
- Bể nhông
- Nghẹt mực thải cụm hồi mực.
- Mô tơ chổi lông không quay.
#4Lỗi E857,
Cách kiểm tra:
- E655, E657 báo lỗi CD20, CD40 (mực thải phía sau)
- Mô tơ mực thải sau
- Dây curoa
- Chổi lông belt không quay.
#5Lỗi E857 ,
Cách kiểm tra:
- E655, E657 báo lỗi CF70, CF80 (lỗi ổ mực)
- Mô tơ lớn bơm mực
- Bể nhông
- Mô tơ nhỏ đẩy mực
- Mainboard hoặc đứt dây điện.
#10chạy được 5 phút mực bám đầy gương, lưới sạc
Cách kiểm tra:
- Hộp từ
- Lá lúa
- Drum yếu
- Hạ mực xuống
#55Báo lỗi CF 70 kiểm tra:
Cách kiểm tra:
- Mô tơ bơm mực lớn bị lỗi
- Nhông bị kẹt
- Cơ khí bị kẹt
- Giắc ổ mực bị lỗi.
2. Khay Giấy, Cuốn Giấy & Kẹt Giấy
#8chạy A3 1 mặt và chia bộ bị giắc giấy
Cách kiểm tra:
- Clutch duplex bị lỗi
- Mô tơ duplex bị lỗi
#14khay cassette chạy bình thường, khay tay vào 1 nữa đến trục đồng bộ thì không vào nữa.
Cách kiểm tra:
- Clutch khay tay bị lỗi
- Bánh xe mòn
- Bể nhông
#15Báo lỗi C040 (lỗi mô tơ giấy) bạn kiểm tra:
Cách kiểm tra:
- Mô tơ giấy bị lỗi
- Hộp nhông bị bể
- Mainboard bị lỗi
#16Báo lỗi C130 (lỗi mô tơ nâng khay 1) bạn kiểm tra:
Cách kiểm tra:
- Mô tơ nâng khay 1
- Bể hàm khay 1
- Mainboard bị lỗi
#17Báo lỗi C140 ( lỗi mô tơ nâng khay 2) bạn kiểm tra:
Cách kiểm tra:
- Mô tơ nâng khay 2
- Bể hàm khay 2
- Mainboard bị lỗi
#18Báo lỗi C150 (lỗi mô tơ nâng khay 3) bạn kiểm tra:
Cách kiểm tra:
- Mô tơ nâng khay 3
- Bể hàm khay 3
- Mainboard bị lỗi.
#19Báo lỗi C160 (lỗi mô tơ nâng khay 4) bạn kiểm tra:
Cách kiểm tra:
- Mô tơ nâng khay 4
- Bể hàm khay 4
- Mainboard bị lỗi
#20Báo lỗi C180, C1A0, C1B0 (lỗi mô tơ nâng khay LCF) bạn kiểm tra:
Cách kiểm tra:
- Mô tơ nâng khay LCF bị lỗi
- Bể hàm khay LCF
- Mainboard bị lỗi
#31Báo lỗi E010, E020 (lỗi giấy lối ra) bạn kiểm tra:
Cách kiểm tra:
- Giấy kẹt sau bộ sấy.
- Sensor lối ra sấy bị dơ/ hư
- Mainboard bị lỗi
#32Báo lỗi E030, E090 (lỗi giấy) bạn kiểm tra:
Cách kiểm tra:
- Giấy bị kẹt trong máy
- Sensor chuyển tiếp giấy bị dơ/ bi lỗi
- Mainboard bị lỗi
#33Báo lỗi E110 (lỗi giấy Duplex) bạn kiểm tra:
Cách kiểm tra:
- Giấy bị kẹt ở Duplex
- Sensor bị lỗi/dơ
- Mainboard bị lỗi
#34Báo lỗi E120 (lỗi giấy khay tay) bạn kiểm tra:
Cách kiểm tra:
- Sensor bị lỗi/dơ
- Clutch khay tay bị lỗi
- Bể nhông
- Mainboard bị lỗi
#35Báo lỗi E130 ( lỗi giấy khay 1), E140 (lỗi giấy khay 2), E150 (lỗi giấy khay 3), E160 (lỗi giấy khay 4) bạn kiểm tra:
Cách kiểm tra:
- Sensor bị lỗi/dơ
- Bánh xe mòn
- Clutch khay 1 bị lỗi
- Bể nhông
- Mainboard bị lỗi
#43chạy khay cassette bình thường, khay tay rút vào 1 nữa vào trục regis không vào nữa bạn kiểm tra:
Cách kiểm tra:
- Clutch khay tay bị lỗi
- Nhông truyền động
- Sensor bị dơ/ bị hư
- Trục regis bị lỗi
#48hộc giấy không nâng lên được kiểm tra
Cách kiểm tra:
- Môtơ nâng khây bị lỗi
- Sensor bị lỗi
- Maiboard bị lỗi
#49khi in và photo thì đầu bên trong bị thừa dài hơn đầu bên ngoài
Cách kiểm tra:
- Bạn vào 05-305, 05-306 chỉnh lại thông số và kiểm tra lại Scan và cơ.
#50photo A3 bị nhăn kiểm tra:
Cách kiểm tra:
- Bánh kéo giấy bị mòn
- Rulo ép bị nhăn hay bù hoặc ép quá chặt
#52chạy bị kẹt giấy ở khay 2 kiểm tra:
Cách kiểm tra:
- Nắp cửa giấy bị lỗi
- Bánh xe bị mòn.
3. Cụm Sấy (Fuser), Nguồn Sấy & Thermistor
#23Báo lỗi C410, C420, C430, C 440 (lỗi Thermistor) bạn kiểm tra:
Cách kiểm tra:
- Thermistor bị dơ/ bị lỗi
- Đứt dây điện
- Board sấy bị lỗi
- Mainboard bị lỗi
- Ghi chú: Bạn nhớ xóa lỗi bộ sấy nha. Bạn vào 08-400 chọn số 0 ấn enter. Sau đó tắt máy rồi mở lại.
#24Báo lỗi C470 (lỗi nguồn điện sấy) bạn kiểm tra:
Cách kiểm tra:
- Cầu chì đứt
- Quạt sấy hư
- Board sấy bị lỗi
- Board nguồn bị lỗi
- Mainboard bị lỗi
- Socket sấy bị lỏng/ bị lỗi
- Thermistor dưới bị dơ/ bị lỗi
#25Báo lỗi C480, C490 (lỗi nguồn sấy) bạn kiểm tra:
Cách kiểm tra:
- Cầu chì nhiệt bị đứt
- Board sấy bị lỗi
- Thermistor dưới bị dơ/ bị lỗi
- Socket sấy bị lỏng/ bị lỗi
- Quạt sấy bị lỗi
#51Báo lỗi C471, C467 kiểm tra:
Cách kiểm tra:
- Thermistor dưới rulo ép bị lỗi, dơ
- Socket sấy bị lỏng
- Cầu chì nhiệt bị đứt.
#53chạy bị kêu ở phía sấy kiểm tra:
Cách kiểm tra:
- Nhông sấy ở cụm sấy bị bể.
- Nhông truyền động sấy ở sườn máy bị bể
- Nhông cụm mực thải sau bị bể, dơ
#56Báo lỗi C447 kiểm tra:
Cách kiểm tra:
- Cầu chì nhiệt bị đứt
- Giắc sấy bị lỗi
- Thermistor bị lỗi
- Board sấy bị lỗi
#58Lỗi Máy Toshiba EE655, E657, E857 báo lỗi C467
Cách kiểm tra:
- Cầu chì bị đứt
- Giắc sấy bị lỗi
- Quạt sấy bị lỗi
- Board sấy bị lỗi
- Board nguồn bị lỗi
4. Hệ Thống Quang Học, Đèn Chụp & Scan DF
#6Báo lỗi C360 (lỗi sạc trên)
Cách kiểm tra:
- Cây sạc bị lỗi
- Đế sạc bị đánh lửa.
- Board sạc bị lỗi
#7Báo lỗi C370 (lỗi cụm mô tơ nâng belt)
Cách kiểm tra:
- Mô tơ nâng belt bị lỗi
- Sensor bị dơ/hư
- Bể nhông
#9photo trên DF bị sọc, còn đặt trên mặt kiếng không bị
Cách kiểm tra:
- Vệ sinh kiếng nhỏ
#11Báo lỗi C260 (lỗi đèn chụp)
Cách kiểm tra:
- Đèn chụp dơ, yếu
- Dây cáp đèn chụp bị lỗi
- HP sensor bị lỗi
- Board ccd bị lỗi
#12Báo lỗi C270, C280, C 290 (lỗi Scan)
Cách kiểm tra:
- Mô tơ scan bị lỗi
- HP sensor bị dơ, hư
- Dây cáp, dây curoa
- Board scan bị lỗi.
#21Báo lỗi C260 (lỗi hệ thống đèn chụp) bạn kiểm tra:
Cách kiểm tra:
- Đèn chụp dơ/đứt
- Board đèn chụp bị lỗi
- Board ccd bị dơ/bị lỗi
- Dây cáp đèn bị đứt
#22Báo lỗi C270, C280 (lỗi hệ thống scan) bạn kiểm tra:
Cách kiểm tra:
- Mô tơ scan bị lỗi
- Dây cáp hoặc dây curoa bị lỗi
- HP sensor bị dơ/ bị lỗi
- Board scan bị lỗi
- Dây cáp bệ quang bị lỗi
- Board sys bị lỗi
#26Báo lỗi C550, C570, C580,C730 (lỗi nắp DF) bạn kiểm tra:
Cách kiểm tra:
- Sensor bị dơ/bị lỗi
- Mô tơ DF bị lỗi
- Đứt dây curoa
- Board DF bị lỗi
#27Báo lỗi C370 (lỗi cụm mô tơ nâng belt) bạn kiểm tra:
Cách kiểm tra:
- Mô tơ nâng belt bị lỗi
- Sensor bị dơ/hư
- Đứt dây điện
- Mainboard bị lỗi
#28Báo lỗi CA10 ( lỗi mô tơ Polygon) bạn kiểm tra:
Cách kiểm tra:
- Mô tơ Polygon bị lỗi/ bị dơ
- Đứt dây điện
- Board nguồn bị lỗi
#29Báo lỗi CA20 (lỗi laser) bạn kiểm tra:
Cách kiểm tra:
- Board diod nhỏ bị lỗi
- Mô tơ Polygon bị lỗi
- Board nguồn bị lỗi
#30Báo lỗi CA59 (lỗi board xanh) bạn kiểm tra:
Cách kiểm tra:
- Board xanh bị lỗi
- Đứt dây điện/ bị chuột đái
- Mainboard bị lỗi
#36Báo lỗi C550 (lỗi DF) bạn kiểm tra:
Cách kiểm tra:
- Giấy kẹt trên DF
- Sensor bị dơ/hư
- Mô tơ DF bị hư
- Board DF bị hư
#41Báo lỗi C730, C820, C830, C840 (lỗi sensor DF) bạn kiểm tra:
Cách kiểm tra:
- Sensor bị dơ/hư
- Board DF bị lỗi
#42Báo lỗi CA10, CA20, CA30, CA50, CA60, CA90, CAA, CAB, CAC, CAD, CE0, CE1, CE2, CE3 (lỗi bộ laser) bạn kiểm tra:
Cách kiểm tra:
- Mô tơ Polygon
- Board nhỏ nằm phía trong bộ laser.
- Board xanh bị lỗi
- Board nguồn bị lỗi.
5. Bo Mạch (Mainboard), Laser & Ổ Cứng
#13Báo lỗi F100( lỗi ổ cứng) không hiện số tờ photo trên màn hình
Cách kiểm tra:
- 08-690 chọn 2 enter
- 08-302 chọn 2 enter
#37Báo lỗi C570 (lỗi giữa Mainboard và IPC) bạn kiểm tra:
Cách kiểm tra:
- Mainboard bị lỗi
- IPC board bị lỗi
- Đứt dây liên lạc.
#38Báo lỗi C590 (lỗi giữa Mainboard và Bộ laser) bạn kiểm tra:
Cách kiểm tra:
- Mainboard bị lỗi
- Bộ laser bị lỗi/ bị dơ
- Đứt dây dẫn tín hiệu
#39Báo lỗi F07 (lỗi giữa Board sys và Mainboard) bạn kiểm tra:
Cách kiểm tra:
- Board sys bị lỗi
- Mainboard bị lỗi
- Đứt dây dẫn tín hiệu.
#40Lỗi Máy photocopyToshiba E655, E657, E857 báo lỗi F11 (lỗi giữa board sys và board scan) bạn kiểm tra:
Cách kiểm tra:
- Board sys bị lỗi
- Board Scan bị lỗi
- Đứt dây dẫn tín hiệu.
#44Báo lỗi F110, tắt máy bật lại báo lỗi C260 bạn kiểm tra:
Cách kiểm tra:
- Board sys bị lỗi
- Board Scan bị lỗi
- Dây dẫn tín hiệu bị lỗi
#45Báo lỗi F070 bạn kiểm tra:
Cách kiểm tra:
- Board sys bị lỗi
- Mainboard bị lỗi
- Board sys và mainboard không tương tích
- Dây dẫn tín hiệu bị lỗi
#57Lỗi Máy Toshiba EE655, E657, E857 báo lỗi F105
Cách kiểm tra:
- HDD bị lỗi
- Giắc bị lỗi
- Board sys bị lỗi
- Firmware bị lỗi
6. Bản Chụp, Mất Nét & Lệnh In
#46Lỗi chụp chỉ 1 nửa có chữ kiểm tra:
Cách kiểm tra:
- Board Scan bị lỗi (lúc đầu báo C26, vệ sinh xong chụp 1 nửa có chữ)
#47Lỗi không in được, đèn data không sáng, không nhận lệnh in kiểm tra:
Cách kiểm tra:
- Bước 1: bạn kiểm tra card in khởi động chưa (card dày thường hư hdd)
- Bước 2: Kiểm tra đường dây vào máy tính
- Bước 3: Card mạng máy tính
#54Lỗi bản chụp bị mất nét chữ kiểm tra:
Cách kiểm tra:
- Rulo ép bị dơ do mực không tốt.
- Mực không tốt làm dính rulo ép.
- Web dầu không quay.
